Tele Vue TV-60is APO

El exitoso TV-60 APO de 60 mm a f/6 se ofrece ahora en su versión "is" ("imagen System") con nuevas características optimizadas para fotografia digital con cámaras CCD y reflex DSLR:

  • Nuevo enfocador de 2" con sistema de bloqueo dual y anillos abrazadera en el enfocador y el tubo.
  • Enfocador fino Focusmate™ con una relación de recorrido 6:1.
  • Plato metálico adaptador para montaje a pletinas Vixen, Losmandy y otras.
  • Sistema de montaje de 6-puntos para apuntar con diferentes ángulos.
  • Lente aplanadora de campo que llena completamente hasta formatos de imagen de tamaño APS o 27 mm de diagonal.

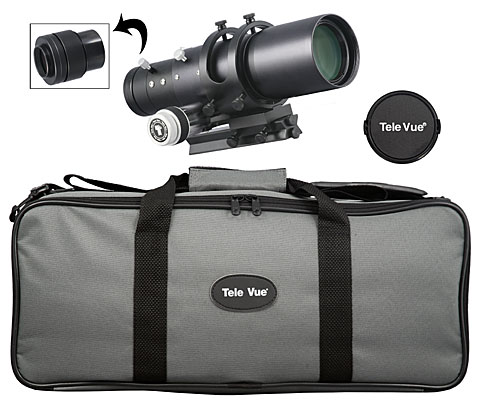

TV-60is completo

Foto cedida por Fernando Vázquez
Equipo: TV60is+Powermater 2"2x +Teleconvertidor 1,7x

TV-60is: 60mm f/6.0
IMAGING SYSTEM APO REFRACTOR

El Tele Vue-60is es un telescopio refractor APO de 60 mm de abertura (2,4 pulgadas) a f/6. La longitud focal equivalente es de 360 mm.

Diseño: El TV-60is se ha diseñado conforme a los patrones típicos de los telescopios astronómicos más avanzados de nivel profesional. La óptica de múltiples capas antirreflejantes alcanza el límite teórico de Dawes, esto es, se puede forzar al máximo aumento que corresponde a su abertura sin degradación de la imagen. Alcanza una resolución visual de 1,9 seg de arco y una resolución fotográfica de 240 pares de líneas por mm con un rango de aumento recomendado de 9x a 150x. Su uso es visual y fotográfico. Con este telescopio no nos vemos limitados a la fotografía “digiscoping” sino que también podemos realizar fotografías a foco directo exentas de viñeteo con cámaras réflex digitales DSLR, como p.ej. las Canon 20D o 50D, haciéndolo servir en este caso como un objetivo de 380 mm o, si intercalamos la lente multiplicadora Powermate 2x de 2”, como un soberbio teleobjetivo de 720 mm.  La pletina de sujeción facilita el montaje en todo tipo de trípodes y el deslizamiento del tubo para facilitar su equilibrado.

El tubo de aluminio del telescopio está acabado en un impecable anodizado negro. Se entrega con la lente aplanadora, la rueda de enfoque Focusmate y la bolsa de transporte almohadillada. El telescopio acepta oculares estándar de 11/4” y oculares gigantes de 2”. El peso del tubo es de 2,4 kg aprox.

Enfocador:
El TV-60is se enfoca mediante una rueda de cremallera muy precisa y suave que incorpora una segunda rueda de enfoque micrométrico con una reducción de 6:1 que permite realizar ajustes ultra-precisos de hasta 0.00005”.

Lente aplanadora de campo:
La lente aplanadora se monta en la parte final del tubo. Gracias a esta lente la imagen es perfecta de borde a borde del campo. A diferencia de los telescopios que no incorporan lentes aplanadoras, la imagen es nítida incluso en los bordes del campo visual y está libre de aberración esférica. La entrada del tubo acepta filtros de 48 mm y en la salida incorpora un anillo T. A continuación del anillo T se monta la cámara insertando entre el anillo y el cuerpo de la cámara dos anillos de extensión ya que el foco se alcanza a 55 mm de distancia. Para cambiar la orientación de la cámara para realizar a nuestro gusto la composición de la imagen basta actuar sobre los tornillos de bloqueo de la lente aplanadora.

Espejo diagonal (opcional): Para observación visual con oculares se reemplaza la lente aplanadora por el espejo diagonal Everbrite 90º de 2” opcional. También se puede usar un prisma de 45º para conseguir una imagen recta en observación terrestre. Hay que tener en cuenta de que uno de los elementos que hace perder más luz en los telescopios terrestres es justamente el prisma, por lo que  si  la transmisión de luz es una prioridad se recomienda el espejo Everbrite porque transmite el 99,99% de la luz.  Para mayor comodidad en observación terrestre se dispone además del espejo diagonal Everbrite a 60º.

Oculares: El TV-60is acepta oculares de 2” y de 11/4”.
En la tabla siguiente se indica el aumento y el campo recomendado con algunos oculares Tele Vue. El máximo campo se alcanza con el ocular Panoptic de 41 mm (7,1º).

Ocular

Aumento

Campo a 900 m aprox.

Panoptics 24 mm

15,0x

68,5 m

Nagler 9 mm

40,0x

32 m

Nagler 3,5x

102,9x

12,2 m

Zoom 8-24 mm

45x-15x

12,26-42,42 m

Micrómetro opcional: Opcionalmente se puede montar un kit micrométrico que permite enfoques ultra-precisos medibles de hasta 0.00005”. Tomando un valor como referencia el fotógrafo puede regresar al valor previo.

Bolsa: La bolsa de transporte deja sitio para llevar de forma segura el telescopio junto con una cámara réflex DSLR de 35 mm.

Las siguientes opciones están disponibles:

  • Enfocador micrométrico con precisión de 0.0001” (disponible con conexión a puerto RS-232).
  • Espejo diagonal de 2" que muestra una imagen de hasta 7,3º, usando el ocular Panoptic de 41 mm.

Indicador micrométrico para TV-60is

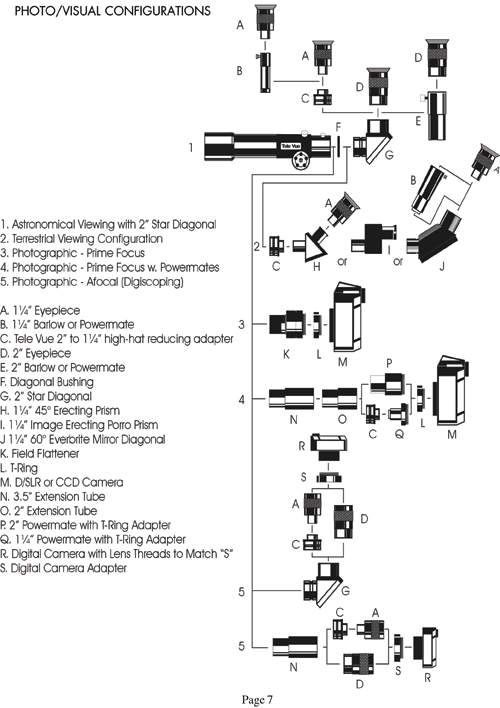

Configuración foto-visual:

ESPECIFICACIONES TELEVUE-60is:

Tipo

2 elementos refractor APO

Abertura

60 mm

Ganancia

73 veces comparada con una pupila de salida de 7 mm

Longitud focal

360 mm

Relación focal

f/6

Resolución visual

1,9 seg arco (límite de Dawes)

Resolución fotográfica

240 pares de líneas por mm

Aumento recomendado

DE 9 a 150x usando oculares Tele Vue

Mínima distancia de enfoque

3 m

Máx. campo visual

7,3º a 6,5x con el Plossl 55 mm
7,3º 8,7x con el Panoptic 41 mm

Campo fotográfico DSLR

3,8º por 5,7º (diagonal 6,8º)

Escala de imagen

4º por pulgada

Enfocador

De 2” con rueda de enfoque don cremallera más enfocador fino a 6:1 de precisión

Montura

6 posiciones, ajustable, 6 puntos

Peso tubo

2,72 kg

Longitud

29 cm

Tubo

De aluminio anodizado negro

Funda

Si

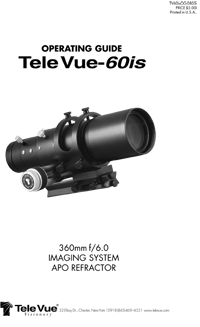

Descárgate el Manual de Instrucciones del TV60is
(2,90 MB)

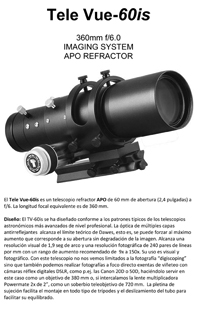

Portada_InfoTV 60is.jpgTV60is: información y accesorios (310 KB)
